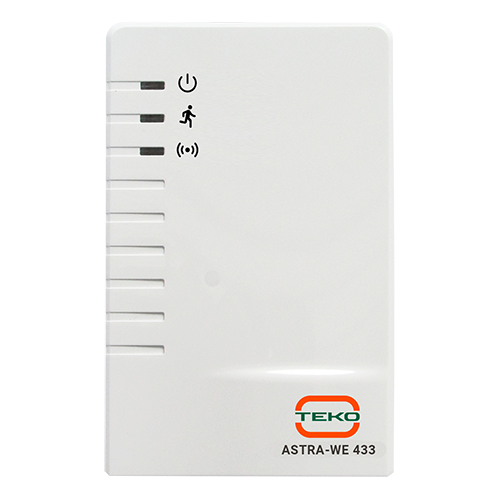

Astra-WE

Funciones

• 2 modos de trabajo:

1. – Autónomo – modo de fábrica, con versión de firmware RRa-rim;
2. – Extensor – este modo se configura a través de un puente y un pulsador que se encuentra en la placa del dispositivo.

Modo Autónomo (RR) provee:

• Operación en el modo de radio canal actualizado – modo 2;
• Registro de hasta 48 dispositivos inalámbricos de varios tipos, incluye al Astra-WE 433 en modo RTR con un nivel de retransmisión. El registro de los dispositivos puede ser de:

1. – Detectores de diferentes tipos, hasta 48;
2. – Detector de temperatura Astra-3731, hasta 4;
3. – Sirena de luz y sonido Astra-2331, hasta 4;
4. – Unidad de relé Astra-8231, hasta 4;
5. – Unidad de relé Astra-8731, hasta 4;

• Registro de dispositivos inalámbricos utilizando el pulsador en la placa o mediante el programa Pconf-RR ;
• Ajuste del tiempo de monitoreo del canal de comunicación de 3 a 42 minutos,
• Cambio del LIT de frecuencia mediante un puente y un pulsador en la placa o mediante el programa Pconf-RR;

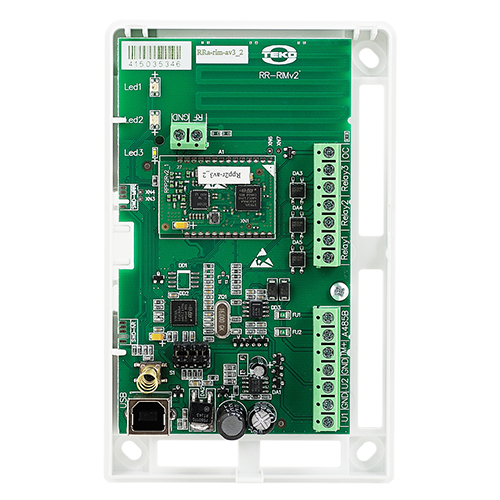

• Programación de 3 salidas tipo relé y 1 salida tipo “colector abierto” mediante puentes en la placa y el programa Pconf-RR;
• Programación, como salidas del sistema, de los dispositivos inalámbricos Astra-2331, Astra-8231, Astra-8731 y Astra-WE 433 (RTR) registrados utilizando el programa Pconf-RR.
• Compatibilidad con bloques relé Astra-823/824 a través de la interfaz RS-485 (hasta 6 unidades), bloques de indicación Astra-863 ver. A (hasta 2 unidades);
• Selección del modo de funcionamiento de la salida/entrada TM mediante el programa Pconf-RR:

1. – Salida.- emisión de un código en el formato Touch memory (TM);
2. – Salida.- modo interruptor (armar / desarmar);
3. – Entrada.- para conectar un interruptor (botones con posiciones fijas). Propósito: habilitar / deshabilitar la emisión de alarma a la sirena de luz y sonido Astra-2331,

• Generación de un código TM único para cada botón de control del llavero Astra-RC;

Modo Extensor (RTR) provee retransmisión de las notificaciones de todos los dispositivos inalámbricos registrados.

• Posibilidad de guardar y restaurar copias de seguridad de la memoria de registro de los dispositivos inalámbricos a través del programa Pconf-RR;
• Dos entradas para fuente de alimentación (principal y de reserva);
• Adaptador USB para conexión a la PC;
• Bloque de terminales RF-GND para conectar una antena tipo látigo o una antena remota;
• Antena integrada (desactivada de fábrica, para su uso soldar las superficies de contacto que se encuentran a la derecha del bloque de terminales RF-GND);
• No se requiere obtener permisos de uso de las autoridades del servicio estatal de radiofrecuencia;

Datos Principales

Formas de operación de las salidas tipo relé ( ajuste de fábrica):

• Relé 1 (Relay1) / relé 2 (Relay2) actúa de acuerdo al estado de los detectores inalámbricos registrados;

1. – Cerrado en ausencia de notificaciones de alarma de los detectores inalámbricos registrados en la memoria del RR;
2. – Abierto cuando sucede una notificación de alarma.

• Relé 3 (Relay3) actúa si hay un mal funcionamiento de los detectores inalámbricos registrados, excepto por la apertura de la carcasa;

1. – Cerrado en ausencia de notificaciones “sin conexión», “bloqueo del radiocanal“ y “fallo» de los detectores;
2. – abierto con la presencia de cualquiera de los eventos mencionados.

• Colector abierto (OC) actúa de acuerdo a las condiciones de la carcasa de todos los detectores inalámbricos registrados:

1. – Cerrado en ausencia de notificaciones de apertura de carcasa de los detectores;
2. – Abierto en presencia de la notificación mencionada.
3. Relé 3 (Relay3) actúa si hay un mal funcionamiento de los detectores inalámbricos registrados, excepto por la apertura de la carcasa;
4. • Colector abierto (OC) actúa de acuerdo a las condiciones de la carcasa de todos los detectores inalámbricos registrados:
     1. – cerrado en ausencia de notificaciones “sin conexión», “bloqueo del radiocanal“ y “fallo» de los detectores;
     2. – abierto con la presencia de cualquiera de los eventos mencionados.
   1. – Cerrado en ausencia de notificaciones de apertura de carcasa de los detectores;
   2. – Abierto en presencia de la notificación mencionada.
